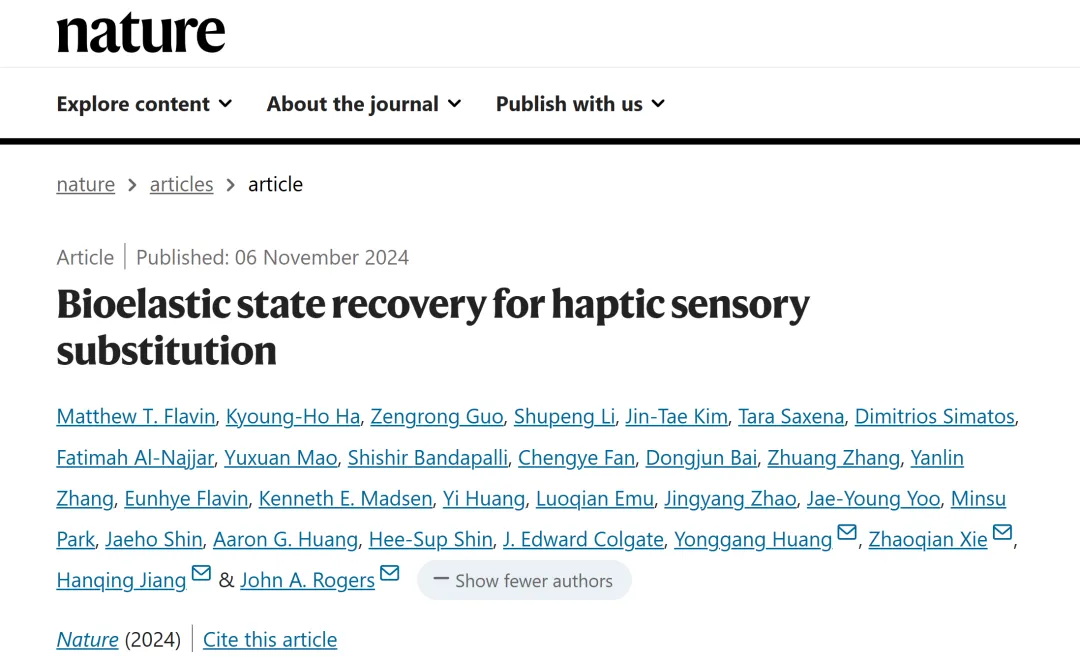

11月7日，大連理工大學力學與航空航天學院、工業裝備結構分析優化與CAE軟件全國重點實驗室解兆謙教授(共同通訊作者)與美國西北大學John A. Rogers教授課題組、黃永剛教授課題組及西湖大學姜漢卿教授課題組合作，在《自然》(Nature)上發表了題為“基于生物彈性狀態恢復的觸覺感官替代”(Bioelastic state recovery for haptic sensory substitution)的研究論文。這是解兆謙教授繼2022年作為主要作者在《科學》(Science)發表“外周神經可逆?zhèn)鲗?dǎo)阻滯的柔軟且生物可吸收冷卻器”(Soft, bioresorbable coolers for reversible conduction block of peripheral nerves)一文后取得的又一項重要成果。

　　該研究發明了一種基于生物彈性狀態恢復的無線、低功耗、多刺激模式觸覺皮膚電子器件，通過力-電-磁控制的雙穩態及壓扭耦合結構力學設計，可實現對皮膚不同深度觸覺機械感受器的動態和靜態、法向力和剪切力的多模式激勵。該可編程多模式觸覺激勵的皮膚電子器件在視覺、平衡感和觸覺感官替代中存在廣闊的應用前景。

　　人體皮膚中多樣的機械觸覺感受器能感知并傳遞豐富的觸覺信息。在社交媒體、游戲、娛樂及生物醫學康復治療中，快速可編程的觸覺激勵器應用廣泛且潛力巨大，能有效替代或增強人體感知能力。然而，現有觸覺激勵器功耗高、模式單一，僅能激活皮膚中單一類型的機械觸覺感受器，且多為有線控制，限制了使用的便捷性和應用的廣泛性。為充分挖掘觸覺界面的應用潛力，需要皮膚中多類型機械感受器的協同參與，以實現多感官互動，這對可穿戴觸覺激勵/感官替代器件的開發提出了新的挑戰。

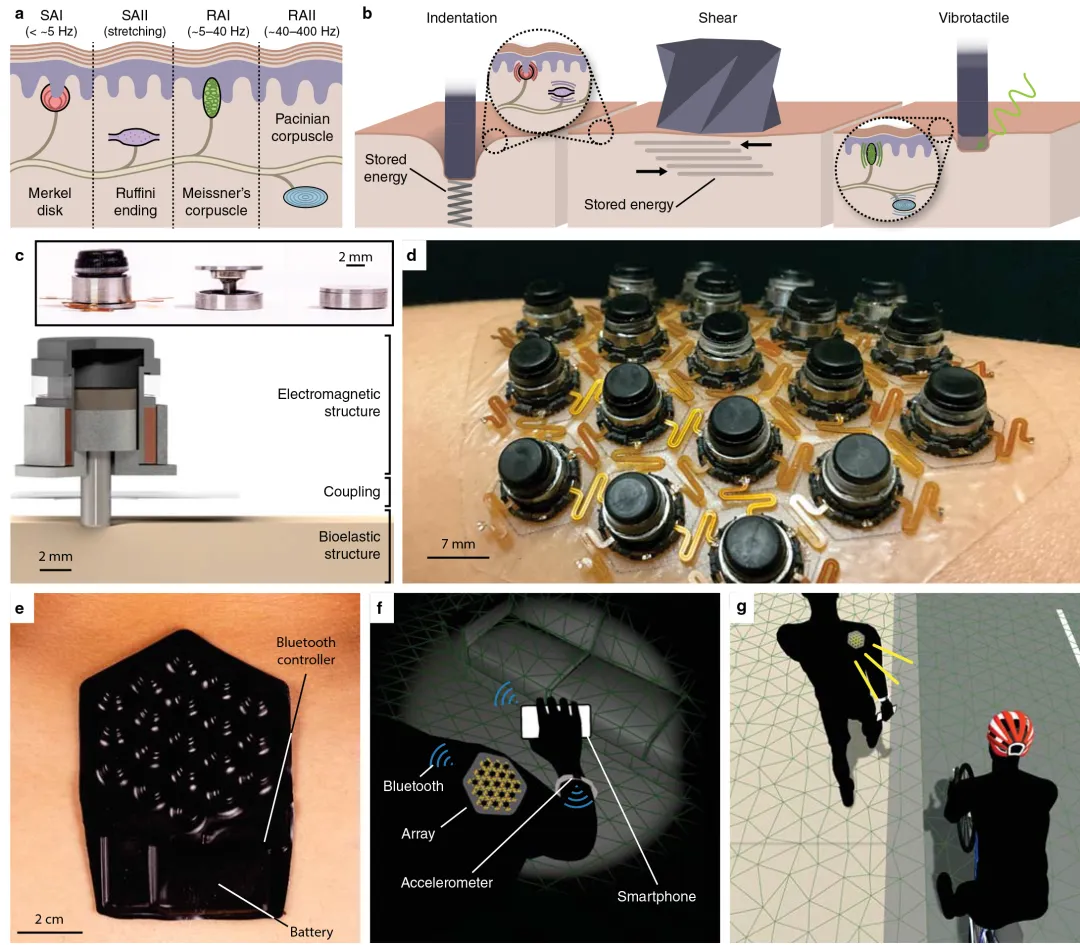

圖1 用于多感官替代的無線、低功耗、多刺激模式觸覺皮膚電子器件

　　針對上述業界廣泛關注的挑戰性難題，該文創新性設計了一種基于生物彈性恢復的無線、可編程、低功耗且具備多刺激模式的觸覺皮膚電子器件(見圖1)。該器件憑借其獨特的力-電-磁控制雙穩態結構，能夠在瞬態微電流的作用下，于壓縮與放松兩種狀態間實現快速且精準的切換，實現皮膚不同層面的靜態與動態的激勵(見圖2)。同時，器件集成的壓扭力學結構，結合先進的Kirigami設計，巧妙地實現了對皮膚剪切力與法向力的耦合作用，極大地豐富了觸覺激勵的多樣性和精準度(見圖2)，為用戶帶來了更為真實、細膩的觸感體驗。此外，該器件采用了輕質的柔性延展力學結構設計，使得整體輕薄且易于穿戴，完美實現了與皮膚的無縫保形貼合，提升了用戶的舒適度，確保了器件在長時間使用過程中的穩定性和可靠性。最為重要的是，該器件集成了先進的無線控制電路系統，能夠根據前方障礙物、使用者身體姿勢及步態等實時信息，智能地調整激勵模式。這種智能化的設計使得器件能夠為用戶提供更為個性化、精準且實時的觸覺反饋，從而在視覺、平衡感和觸覺感官替代等領域展現出廣闊的應用前景。

圖2 力-電-磁控制的雙穩態及壓扭耦合力學結構設計

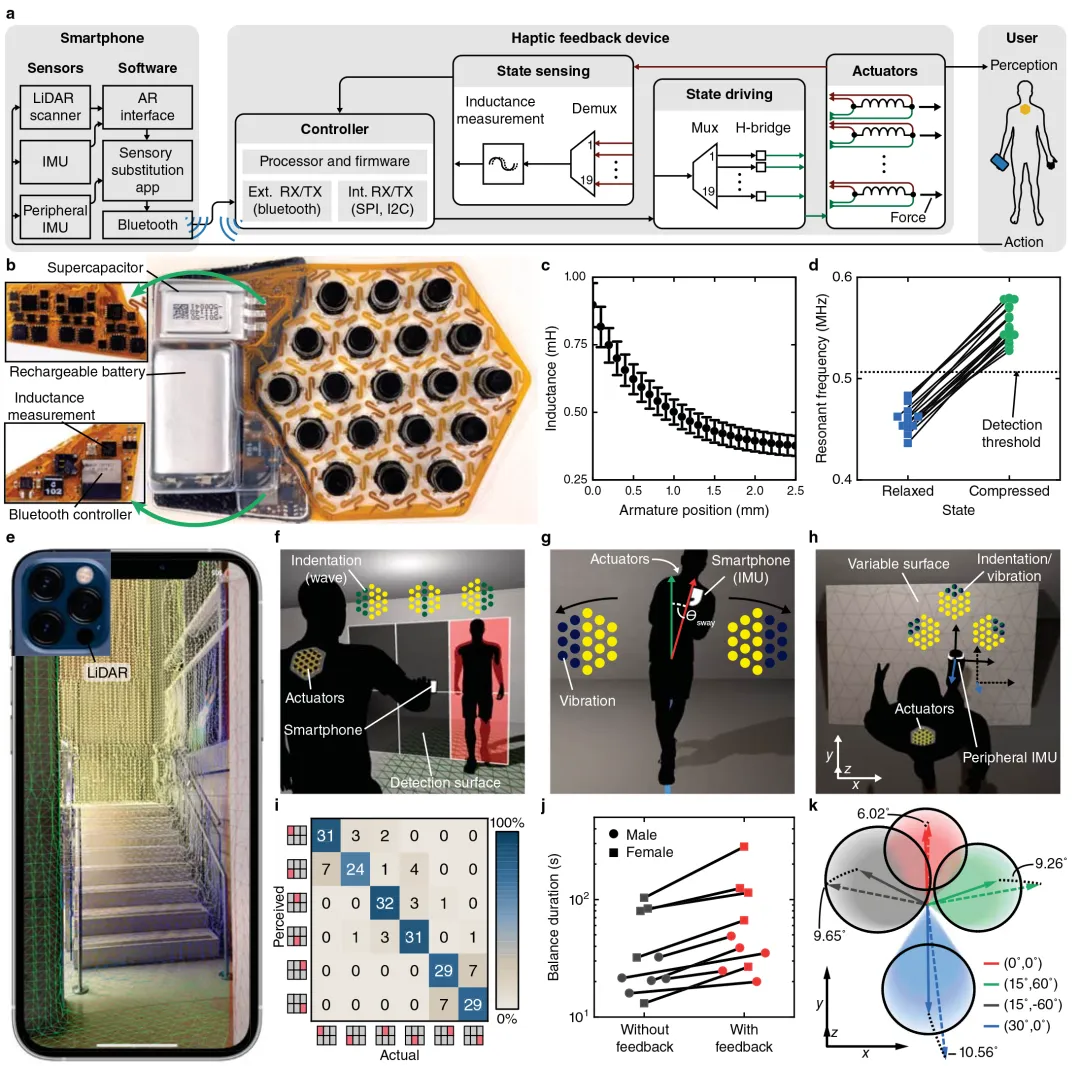

圖3 感官替代人體測試

　　經過人體測試實驗(見圖3)，確切地證明了以下幾點：首先，通過智能手機的LiDAR技術感知前方障礙物，并與觸覺皮膚電子器件協同工作，能夠為視力障礙者提供精確且可靠的導航指引(見圖3f)。其次，利用智能手機內置的慣性測量單元(IMU)實時監測用戶的身體姿勢變化，并與觸覺皮膚電子器件相結合，可以為用藥后等平衡感受損的患者提供平衡感官替代方案(見圖3g)。最后，通過IMU精準追蹤腳步的方向以及與地面的相對角度，配合觸覺皮膚電子器件，可以輔助糖尿病腳部感官缺失的患者調整步態，有效預防跌倒，從而實現對其腳部感官功能的精準替代(見圖3h)。

　　論文鏈接：https://www.nature.com/articles/s41586-024-08155-9
